Trend IQ3
Présentation

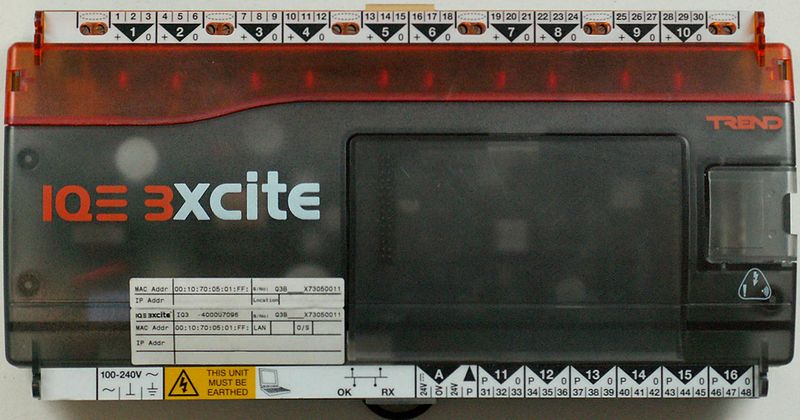

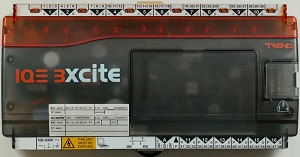

Ils existent plusieurs versions des contrôleurs TREND IQ3, les IQ3 Xcite, LAN et XNC ; ces automates disposent d’une interface Ethernet, ils embarquent un serveur web et peuvent supporter la technologie XML.
Selon les versions on peut atteindre 128 points numériques ou analogiques avec des modules d’extensions.
Les points analogiques sont des signaux tensions courants ou résistances.
Le module de base propose 10 entrées et 8 sorties.
La version XNC propose des liaisons RS232 et RS485 supportant les protocoles Mobus, Mnus et Bacnet.
Nous avons déployés ces solutions dans des applications chauffage et GTC. Nous avons utilisés le superviseur TREND 963, une passerelle XTEND et des modems TMNH pour la GTC.
Les services HTTP et les données XML ont permit d’interfacer la technologie TREND avec le superviseur PANORMA de la centrale d’énergie.
Dans la section suivante nous allons nous intéresser aux entrées et sorties.
Nous aborderons ensuite les blocs fonctions et logiques qui permettent d’implémenter un programme.
Dans une troisième partie nous présenterons des exemples tirées de programme.
Nous présenterons rapidement le logiciel de programmation et la configuration des liaisons .
Enfin nous verrons quelles sont les possibilités offertes par les services HTTP et XML des contrôleurs TREND IQ3
Entrées et sorties

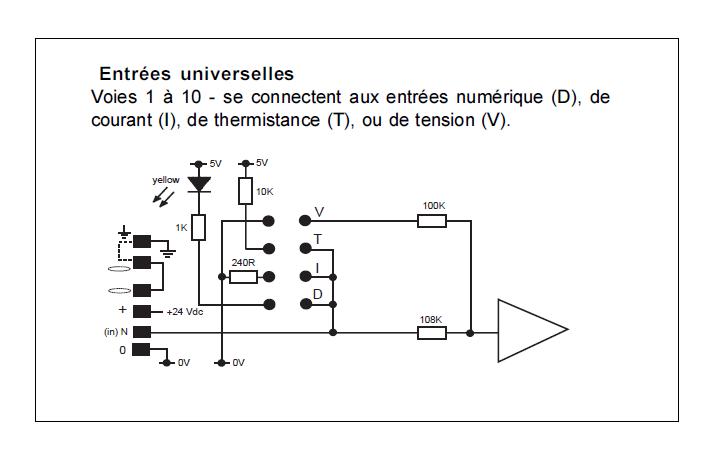

Les entrées se configurent en fonction des signaux a traiter :
- Digitale TOR
- Tension U
- Courant I
- Résitance R (sauf pt100)

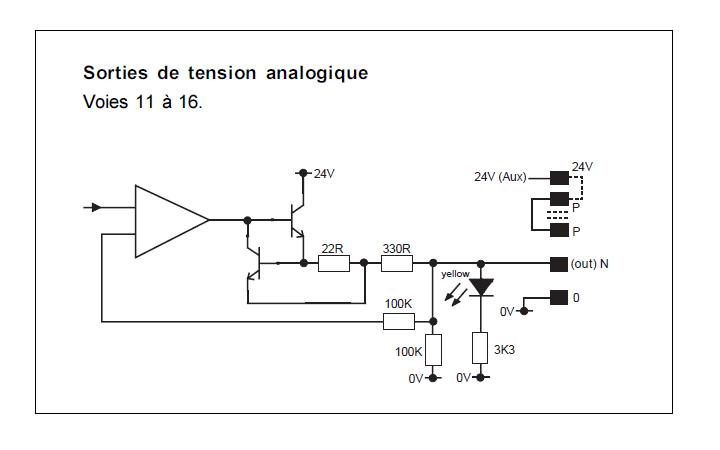

Les sorties sont uniquement configurable de manière logicielle.
Elles peuvent renvoyer un signal analogique ou alimenter des relais d’automatisme.
La masse commune des entrées et sorties peut être séparée de la terre.

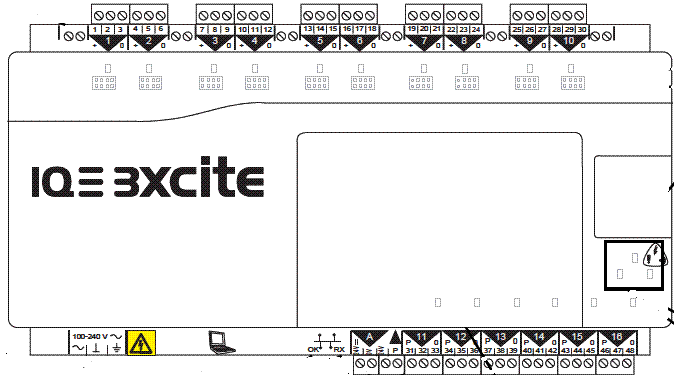

Une entrée ou une sortie dispose d’un numéro de module, 0 pour la base de 1 à 15 pour une extension et un numéro de voie ou canal.
Les entrées TOR utilisent des contacts libres de potentiel, l’automate alimente le contact NO ou NF.
Dans ce mode une diode signale l’état de l’entrée, allumée contact fermée, éteinte contact ouvert.
On raccorde les contacts entres les bornes 0 et celles portant les numéros de l’entrée
Exemple :
le contact LSH se branche en entree 1 (module 0 voie 1) sur les bornes 2 et 3
un contact LSL (module 0, voie 2) se branche entre 5 et 6
Les tensions analogiques 2/10V et 0-10V se raccordent de manière similaire aux entrées TOR, entre les bornes portant le numéro de voie du module et les borne 0
Prêter la plus grande attention aux polarités
Pour les entrées courant 4/20 et 0/20 mA, le câblage varie selon les technologies de capteurs : 2 ou 3 fils.
L’IQ3 dispose d’une source de tension 24V que l’on peut utiliser pour alimenter les capteurs.
Dans le cas d’un capteur deux fils on branche le + du capteur sur la borne 24Vcc et le – du capteur sur la borne portant le numéro de l’entrée, les masses de l’alimentation 24V et celle des entrées étant commune le courant circule.
On peut renvoyer le 24Vcc sur les bornes + des entrées. Il faut réaliser un pont entre les bornes 24V et P du bornier A
Les entrées Résistance fonctionnent avec des résistances de 1 à 100K mais pas avec des PT100.

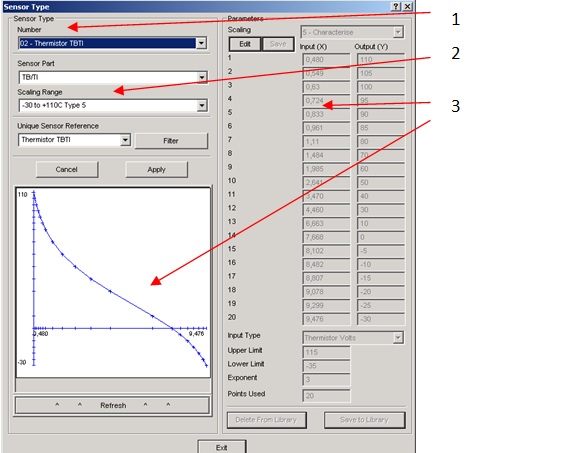

Pour les grandeurs analogiques on peut définir une mise à l’échelle de la mesure ou utiliser des echelles prédéfinis pour les capteurs.
Un groupe froid délivre un signal de charge sous forme d'une tension 0-10V nous définirons une échelle de 0 à 100%.
Logiciels
Les automates IQ3 XNC sont exploitables directement via un navigateur et gère les accès.
Pour les programmer nous avons exploiter set et iptools
Set est le logiciel de programmation. Il permet de réaliser les programmes graphiques en utilisant des blocs répartis sur des pages.
IP tools sert à configurer la liaison à la mise en service.
On attribue notamment une adresse ip et une adresse vcnc pour la programmation.
Le superviseur 963 permet de présenter les points des automates du réseau et de site distants pour une gestion plus efficace.
Elle présentent des pages avec des liens pour naviguer.
Elle affiche un panneau lors du déclenchement d alarmes, imprime les etats au fil de l eau.
Les alarmes sont géré dans des pages dédiés.
Selon les droits on peut modifier les pages, acquiter ou inhiber les alarmes et tester les communications
Le logiciel de supervision 963, sera présenté plus en détail.
Communication
Les automates iq3 xnc supportent différents protocoles sur des liaisons rs232 et rs485.
La configuration est relativement aisée.
Sur la copie d écran vous pourrez visualiser la configuration d une liaison mbus rs485.
En bas à gauche on paramètre la liaison
A droite en haut on trouve les donnés à transmettre.
En bas à droite les données reçues sont associées aux variables du programme.
Le compteur d énergie sappel renvoie principalement des mesures, nous n avions pas d information à transmettre.
Pour connecter le réseau à la télésurveillance nous avons employer une tmnh.
Celle ci permettant le routage des alarmes vers le client et la télésurveillance
Programmation
Les programmes des automates sont réalisés en langage graphique.
On connecte des blocs par des fils . Les blocs ont des fonctions et traitent des signaux analogique et numérique.
Les blocs sont à découvrir et à maîtriser, une période de prise en main , l exercice et la pratique permettent de réussir.
Les blocs se combinent pour former les fonctions de contrôle et de commande.
Les signaux numériques se connecte sur les broches carrée des blocs.

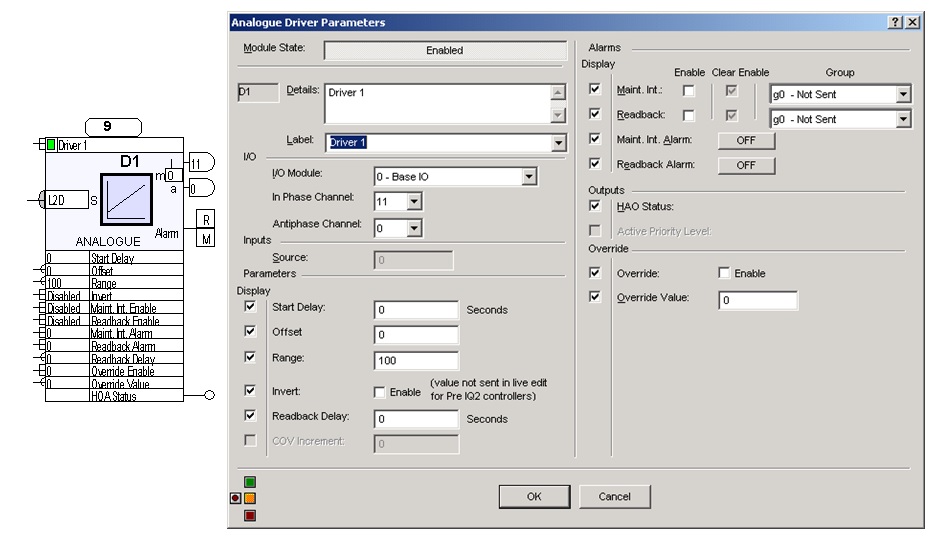

Les blocs entrées et sorties assurent l interface avec la partie operative et les systèmes.

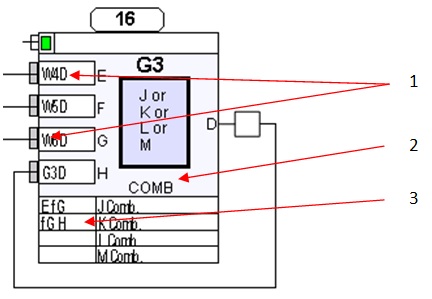

Des blocs logique permettent de gérer les automatisme.
Des blocs compteurs, temporisation et planning complète les possibilités des automatismes.
Les signaux analogiques peuvent être traités avec des blocs fonctions.

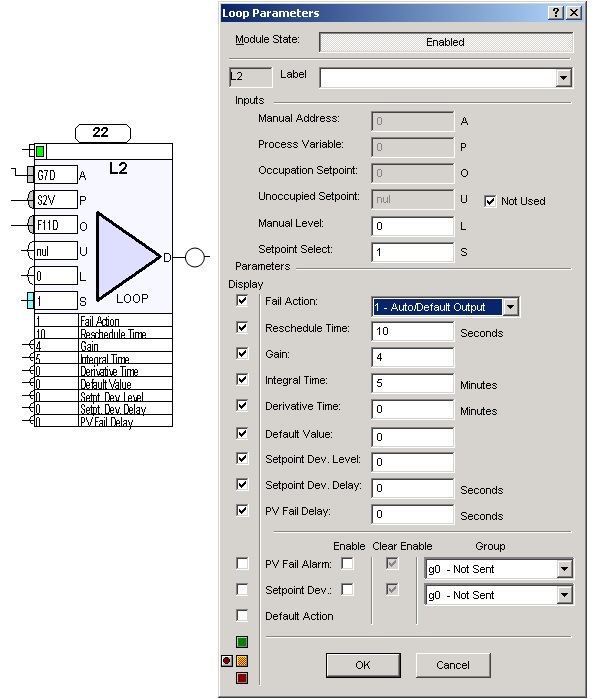

Des blocs réalisent des traitements mathématiques qui permettent d aborder la régulation notamment avec des blocs loop assurant la fonction de régulateur pid.
Les signaux analogique et numérique peuvent s interface entre eux grâce à des blocs dedies, comparateur CNA et CAN
D autres blocs sont destinés à la gestion des alarmes et à la communication
Blocs
External Sensor

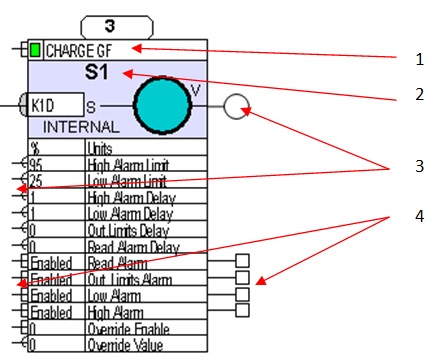

Internal Sensor
External Digital Sensor
Internal Digital Sensor
Switch
External Digital Input
Internal Digital Input
Knob
Switch
Plot
Loop
Blocs fonctions analogiques
Blocs fonctions logiques
