Ethernet
Ethernet et la stack TCP/IP se sont imposés comme des standards dans de nombreux secteurs d'activité
Transmission TCP/IP
L'évolution des composants électroniques à permis d'exploiter les liaisons Ethernet en informatique industrielle.
Les systèmes informatiques utilisent des adresses IP réparties en classes, les réseaux d'automatismes et bureautique sont séparés pour des raisons de sécurité.
Pour échanger des données on utilise des services TCP, les données sont échangées et empaquetés selon des protocoles de communication.
Des passerelles et routeurs permettent l'interconnexion des postes de supervision sur les réseaux. Les postes disposent de deux cartes réseaux et leur accès est sécurisé.
Votre box internet sert de routeur entre votre réseau privé de la maison et internet.
Le routeur gère l'acheminement des paquets entre les équipements des différents réseaux.
Les échanges de données sont parfois sécurisés, des logiciels permettent d'écouter et d'analyser les transmissions

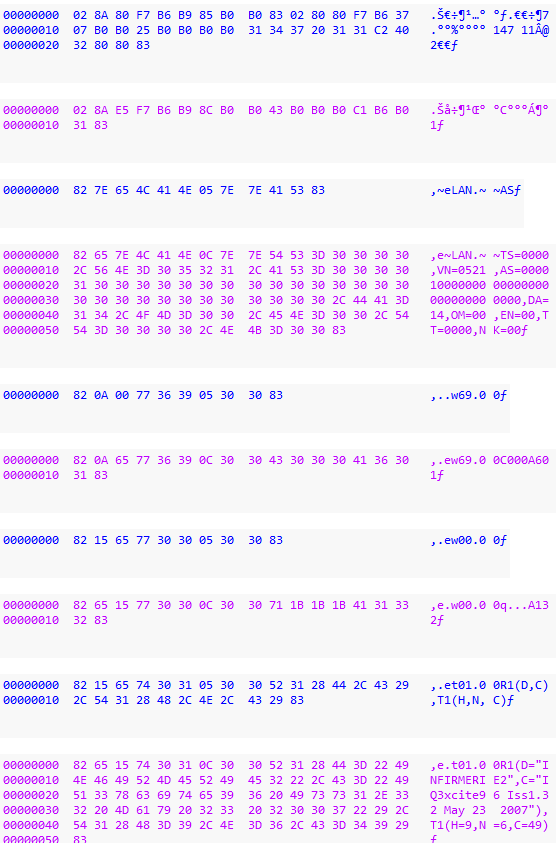

Ci contre vous trouverez un échange de données sur TCP/IP en texte. Il s'agit d'un protocole du constructeur Novar Trend (IQ3).
Les systèmes informatiques utilisent des adresses IP réparties en classes, les réseaux d'automatismes et bureautique sont séparés pour des raisons de sécurité.
Pour échanger des données on utilise des services TCP, les données sont échangées et empaquetés selon des protocoles de communication.
Des passerelles et routeurs permettent l'interconnexion des postes de supervision sur les réseaux. Les postes disposent de deux cartes réseaux et leur accès est sécurisé.
Votre box internet sert de routeur entre votre réseau privé de la maison et internet.
Le routeur gère l'acheminement des paquets entre les équipements des différents réseaux.
Les échanges de données sont parfois sécurisés, des logiciels permettent d'écouter et d'analyser les transmissions
Ci contre vous trouverez un échange de données sur TCP/IP en texte. Il s'agit d'un protocole du constructeur Novar Trend (IQ3).
Diagnostique défaut boucle fibre optique
La maintenance de la liaison fibre faisant partie de nos prestations nous avons réalisé le diagnostique d'un défaut sur la boucle fibre optique du réseau SPONTEX
Nous avons rencontré des problèmes de communications avec certaines sous stations de chauffage. Ce défaut impactait également les relevés automatiques du comptage haute tension
Pour déterminer l'origine du défaut nous avons utiliser l'application ping pour mesurer temps de réponse
Depuis la baie informatique des locaux bureau nous avons émis une série de ping à destination des sous stations amont, chaufferie, et aval infirmerie
La station amont chaufferie répondait normalement
Le temps était plus long pour la station infirmerie et des paquets étaient perdus
Les trames, émises depuis les bureaux ,devaient transiter du convertisseur bureau vers le convertisseur infirmerie
Mais notre liaison bureau et infirmerie étant rompue, les trames devaient revenir par la chaufferie puis parcourir toute la boucle avant de parvenir à la sous station infirmerie.
On détermine donc que la coupure a lieu entre les bureaux et l'infirmerie.
En vérifiant le câblage fibre dans la baie infirmerie il est apparu qu'un un connecteur fibre avait son verrou défectueux
Le cordon a été remplacé et nous avons contrôlé les transissions avec ping
